Az altemplom felmérése után lényegében elkészült annak digitális feldolgozása is, így a bemutatott előzetes tervrészletek alapján az olvasók még könnyebben beazonosíthatják a feltárt helyek templomon belüli pozícióját és elrendezését.
 |
| Altemplom szint jelenleg ismert alaprajza |

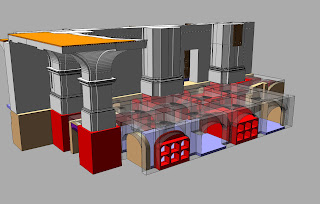

A 3D-s részleteken az épületszerkezetek közé épített kripták is piros színnel lettek jelölve, és az "átlátszó" földszinti padlófödémen keresztül lehet belátni az altemplomba.
 |
| Részlet a padlófödémen "keresztül" |
 |
| Részlet a padlófödémen "keresztül" |
 |
| Kripták és alaptestek |

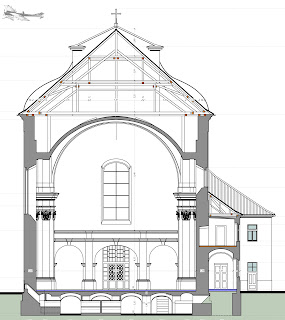

A metszet jobb oldalán jól látszik a mostani oldalszárny alá kinyúló szellőzőnyílás, ami jól mutatja, hogy az oldalszárny jóval a templom építése után készült. A Tímár utca felőli szellőző a homlokzaton is látható falszellőztető nyílások egyike mögött "bújt meg" és csak az altemplom terébe bejutva, belülről lehetett észrevenni.
 |
| Metszet az altemplomon keresztül |
A 3D-s tervfeldolgozásban ismét
Kardos Imre kollégám működött közre.
